  • SR865X可控硅调光系列
    型号 开关管  产品封装 最大功率 输入电压 输出最大电流 调光方式 工作模式   产品说明书   应用方案
    SR8651EG 内置500V ESOP8 3W       108~132Vac    50mA 前/后沿 Buck-boost
    SR8651EG 内置500V ESOP8 5W       108~132Vac    80mA 前/后沿 Buck-boost
    SR8651EG 内置500V ESOP8 7W       108~132Vac    120mA 前/后沿 Buck-boost
    SR8651EG 内置500V ESOP8 9W       108~132Vac    100mA 前/后沿 Buck-boost
    SR8651EG 内置500V ESOP8 10W(75V)       207~253Vac    120mA 前/后沿 Buck-boost
    了解更多 >
    ★产品优点:

    SR8651EG是一款峰值电流及最大ton联合控制的可控硅调光LED驱动三脚芯片,外围极简,工作在准谐振、能实现高效率、低EMI、良好的线性调整率及负载调整率、高功率因数等性能。

     (1)高度集成,三脚可控硅调光IC
    (2)极简外围,无调光用RC电路
    (3)完美兼容120Vac/100Vac调光器(带萤火虫开关无需额外电路)
    (4)可用于230Vac可控硅调光
    (5)支持R3为0欧工作,此时无短路保护
    (6)单芯片工艺,最大功率10W,800LM及以下最佳性价比调光方案
    (7)高功率因数(>0.95),低电流谐波(<20%)
    (8)非隔离式buck、buck-boost、boost应用
    (9)可应用于紧凑型LED球泡灯,GU10,灯丝灯等设计

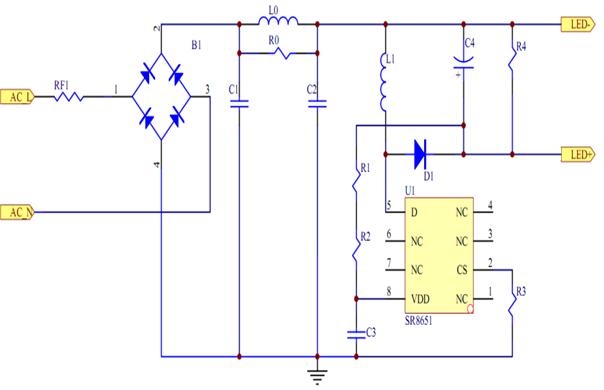

    ★原理图:

  • SR866X、867X可控硅调光系列
    型号 开关管  产品封装 最大功率 输入电压 输出最大电流 调光方式 工作模式   产品说明书   应用方案
    SR8660SG 外置 SOP8 30W(108V)       108~132Vac    420mA 前/后沿 Buck-boost
    SR8666SG 内置650V SOP8 8W(200V)       108~132Vac    100mA 前/后沿 Buck-boost
    SR8668SG 内置550V SOP8 13W(72V)       108~132Vac    260mA 前/后沿 Buck-boost
    SR8669DG 内置550V DIP8 18W(72V)       108~132Vac    360mA 前/后沿 Buck-boost
    SR8670SG 外置 SOP8 30W(90V)       207~253Vac    320mA 前/后沿 Buck-boost
    SR8676SF 内置650V SOP7 10W(200V)       207~253Vac    120mA 前/后沿 Buck-boost
    SR8678SF 内置550V SOP7 20W(72V)       207~253Vac    260mA 前/后沿 Buck-boost
    了解更多 >
    ★产品优点:

    SR866/7X系列是一款升降压型可控硅调光LED驱动芯片,工作在准谐振的闭环控制的PFC模式,能实现高效率、低EMI、极好的线性调整率及负载调整率、高功率因数等性能。

    (1)<1%的线性调整率及负载调整率,接调光器后输出电流可达100%
    (2)非隔离式buck-boost应用,高性价比可控硅调光方案
    (3)高功率因数(>0.95),低电流谐波(<20%)
    (4)自恢复短路,过温调节及自恢复过热保护,可外接NTC
    (5)极简外围,可应用于紧凑型LED球泡灯,GU10,灯丝灯等设计

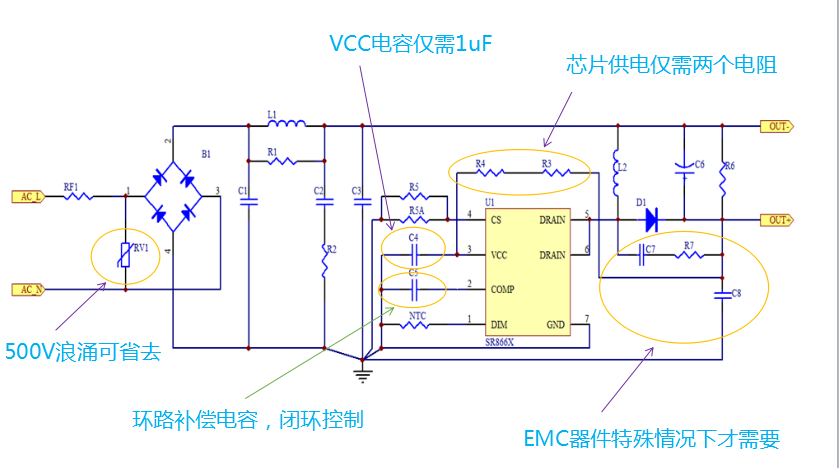

    ★原理图:

  • R863X非隔离可控硅调光系列
    型号 开关管  产品封装 最大功率 输入电压 输出最大电流 调光方式 工作模式   产品说明书   应用方案
    R8630S 外置 SOP8 30W       108-265Vac    600mA 前/后沿 BUCK/BUCK BOOST
    R8633S 内置 SOP7 10W       108-135Vac    200mA 前/后沿 BUCK/BUCK BOOST
    R8633D 内置 DIP7 15W       108-135Vac    300mA 前/后沿 BUCK/BUCK BOOST
    R8638S 内置 SOP7 10W       108-265Vac    200mA 前/后沿 BUCK/BUCK BOOST
    R8638D 内置 DIP7 15W       108-265Vac    250mA 前/后沿 BUCK/BUCK BOOST
    R8639S 内置 SOP7 18W       108-265Vac    250mA 前/后沿 BUCK/BUCK BOOST
    R8639D 内置 DIP7 22W       108-265Vac    300mA 前/后沿 BUCK/BUCK BOOST
    R8639BD 内置 DIP7 26W       108-265Vac    350mA 前/后沿 BUCK/BUCK BOOST
    了解更多 >
    ★产品优点:

    (1)、对可控硅调光器具有很高的调光兼容性,EMI对策简单。
    (2)、高效率、高PF(>0.9),THD<20%,有完善的保护功能,外围简单。
    (3)、支持BUCK和BUCK BOOST 拓扑。
    (4)、支持前沿和后沿调光器。
    (5)、支持高温输出功率降额功能

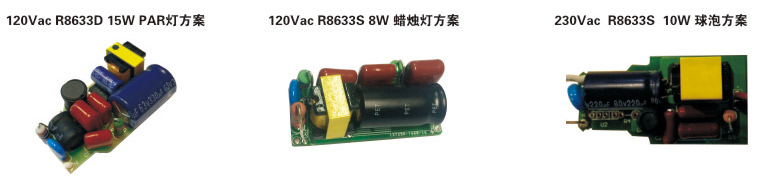

    ★使用范围:

    (1)、球泡灯、蜡烛灯、PAR 灯、筒灯、灯丝灯等。





    ★原理图:

  • R860X可控硅调光系列
    型号 开关管  产品封装 最大功率 输入电压 输出最大电流 调光方式 工作模式   产品说明书   应用方案
    R8600S 外置 SOP8 30W       85-135Vac    600mA 前沿/后沿 Buck
    R8603S 内置 SOP7 10W       85-135Vac    200mA 前沿/后沿 Buck
    R8603D 内置 DIP7 15W       85-135Vac    260mA 前沿/后沿 Buck
    R8606S 内置 SOP7 7W       108-132Vac 200-265Vac    150mA 前沿/后沿 BUCK/BUCK BOOST
    R8608S 内置 SOP7 10W       108-132Vac 200-265Vac    150mA 前沿/后沿 BUCK/BUCK BOOST
    R8608D 内置 DIP7 15W       108-132Vac 200-265Vac    250mA 前沿/后沿 BUCK/BUCK BOOST
    R8609S 内置 SOP7 18W       108-132Vac 200-265Vac    250mA 前沿/后沿 BUCK/BUCK BOOST
    R8609D 内置 DIP7 22W       108-132Vac 200-265Vac    300mA 前沿/后沿 BUCK/BUCK BOOST
    了解更多 >
    ★产品优点:

    (1)对可控硅调光器具有跟高的调光兼容性,EMI对策简单。
    (2)高效、高PF(>0.9),有完善的开路和短路保护功能,外围简单。
    (3)支持BUCK和BUCK BOOST拓扑。

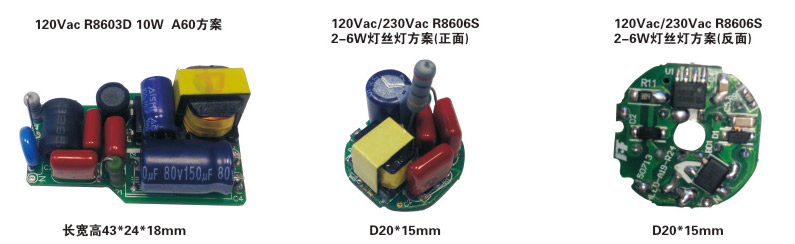

    ★使用范围:

    球泡灯、蜡烛灯、灯丝灯、PAR灯、筒灯等





    ★原理图:

  • R923X PWM/线性调光系列
    型号 开关管  产品封装 最大功率 输入电压 输出最大电流 调光方式 工作模式   产品说明书   应用方案
    R9033S 外置 SOP-8 70W       176-265Vac    1A ±3% Buck
    R9232S 内置 SOP-7 24W       176-265Vac    270mA ±3% Buck
    R9233S 内置 SOP-7 42W       176-265Vac    350mA ±3% Buck
    了解更多 >
    ★产品优点:

    (1)可以给调光控制模块提供电源。

    (2)良好的线性调整率及负载调整率。

    (3)完善的保护功能,短路、开路、过压、温度保护。

    (4)空载电压可控制,效率高,EMI对策简单。

    (5)支持全电压工作。



    ★使用范围:

    T5/T8支架、吸顶灯、天花灯、厨卫灯、格栅灯等。
